Zemu zudumu MU-SGS150KW Rūpnieciskā un komerciālā sistēma tīklā Komerciālās saules enerģijas sistēmas Piedāvātais attēls

Zemu zudumu MU-SGS150KW rūpnieciskā un komerciālā sistēma tīkla komerciālajām saules enerģijas sistēmām

Īss apraksts:

Sadalītā saules fotoelementu tīklam pieslēgtā sistēma pieņem pašlietošanas un pašģenerācijas režīmu, un saražoto enerģiju var izmantot tuvumā, tā ir enerģijas taupīšanas, vides aizsardzības, tīrīšanas un droša.

Jauda:150000W

Modeļa numurs:MU-SGS50KW

Specifikācija:Normāls

Saules enerģijas sistēmu stils:Uz tīkla saules enerģijas sistēmas

Izvades vilnis:Tīrs sinusoidālais vilnis

Maiņstrāvas izeja:220V/230V/240V maiņstrāva

Tehniskā palīdzība:Pilnīgs tehniskais atbalsts

Nosūtiet mums e-pastu

Produkta informācija

Produktu etiķetes

Pārskats

Ātra informācija

Garantija:: 5 GADI, 25 gadi dzīves laikā

Bezmaksas uzstādīšanas pakalpojums:: NO

Izcelsmes vieta:: Guanduna, Ķīna

Zīmola nosaukums:: Vmaxpower

Modeļa numurs:: MU-SGS150KW

Pielietojums:: Mājas, Tirdzniecības, Rūpniecības

Saules paneļa tips:: Monokristāliskais silīcijs, polikristāliskais silīcijs

Kontrollera tips:: MPPT, PWM

Montāžas veids:: Montāža uz zemes, Montāža uz jumta, Montāža ar automašīnu nojumei, Montāža BIPV

Slodzes jauda (W):: 150000W

Izejas spriegums (V):: 110V/120V/220V/230V

Izvades frekvence:: 50/60 Hz

Darba laiks (h):: 24 stundas

Sertifikāts:: CE/ISO9001

Pirmspārdošanas projekta dizains:: Jā

Produkta nosaukums:: Tīkla saules enerģijas sistēma

Kombinētāja kaste:: Pretgaismas funkcija

Montāžas veids:: 6m C tipa tērauds

Saules panelis:: Monokristālisks silīcijs

Maiņstrāvas izeja:: 110V/120V/220V/230V

Tehniskā palīdzība:: Pilnīgs tehniskais atbalsts

Jauda:: 150000W

150KW sistēmas sastāvdaļa

Uzstādīšanas platība: 1200m²

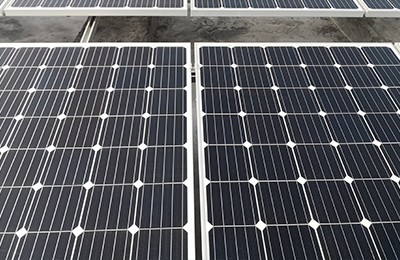

Saules modulis: 350W*550gab

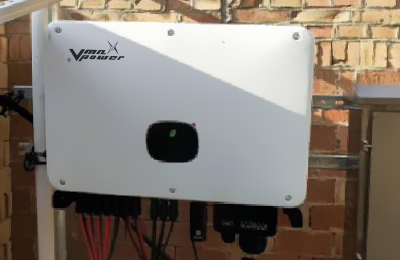

Invertors: 50KW * 4 vienības
Maiņstrāvas sadales kārba: 50KW * 4 vienības

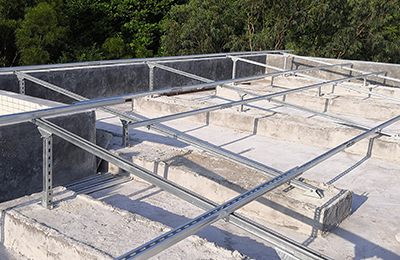

Kronšteins: jāprojektē, 41 * 41 * 2,5 mm
PV kabeļi (MC4 uz invertoru): melns un sarkans 200 M katrs
Ja klients vēlas garākus kabeļus, cena ir jāapstiprina vēlreiz.
MC4 SAVIENOTĀJS: 100 komplekts

Sistēmas ievads

150KW saules enerģijas tīklam pieslēgtā sistēma tiek izmantota 1500 kvadrātmetru komerciālās ēkās, teritorijās, kalnu nogāzēs un citās vietās.Visa elektroenerģija tiek pārdota elektrotīkla birojam īpašas līnijas un tīkla pieslēguma veidā.
Fotoelementu bloks pārvērš saules enerģiju līdzstrāvā.Pēc tam, kad invertors pārveido līdzstrāvu un maiņstrāvu, maiņstrāvas sadales skapis un visu invertoru radītā maiņstrāvas jauda tiek pievienota tīklam un pēc tam tiek pievienota vidēja sprieguma vai augstsprieguma tīklam pēc transformatora pastiprināšanas.

Sistēmas priekšrocības

Enerģijas ražošana ir stabila un efektīva， Ilgtspējīga atdeve 25 gadu laikā

1. Ekonomiskais ieguvums: elektroenerģijas ražošana ir stabila, un ekonomiskais ieguvums ir ļoti acīmredzams
2. Ietaupiet elektroenerģiju: ietaupiet daudz elektroenerģijas izmaksu ģimenēm un uzņēmumiem
3. Palieliniet platību: izveidojiet saules gaismu, palieliniet mājas lietošanas platību
4. Fotoelementu ēka: integrēta fotoelementu ēka, ko tieši izmanto kā jumtu
5. Siltumizolācija un ūdensnecaurlaidība: efektīvi atrisiniet jumta siltumizolācijas un ūdens noplūdes problēmu
6. Enerģijas taupīšana un emisiju samazināšana: atbilst valsts enerģijas taupīšanas un emisiju samazināšanas vajadzībām
7.Atrisiniet elektroenerģijas patēriņa problēmu: risiniet elektroenerģijas patēriņa problēmu vietās, kur nav piekļuves tīklam

Fotoelementu sistēmas plānošana

Vai jums ir nepieciešama sistēma?

Kāda ir jūsu jumta platība?

Kāda izmēra sistēmu plānojat būvēt?

Saskaņā ar paredzēto jumta laukumu var izkārtot vislielāko fotoelektrisko sistēmu klāstu

Sniedziet sistēmas instalēšanas rokasgrāmatas pēc sistēmas ierašanās

Saskaņā ar jūsu sniegto detalizēto informāciju nodrošiniet augstas kvalitātes sistēmas risinājumu

Uzstādīšanas process

1. Vietnes izpēte

1. Nosakiet zemi, plakanu jumtu, dakstiņu jumtu, krāsu tērauda dakstiņu jumtu utt

2. Pārbaudiet, vai vietne ir noēnota

3. Nosakiet orientāciju, leņķi un savienojuma punktu

4. Nosakiet uzstādīšanas jaudu

2.Aprīkojuma izvēle

1. Nosakiet komponentu specifikācijas un modeļus

2. Nosakiet invertora specifikācijas un modeli

3.Atbilstoši īpašnieka vajadzībām izsniegt būvrasējumus

Jūs varat sazināties ar mums, lai iegūtu būvniecības rasējumus.

4.Organizēt būvniecību

1. Iegādājieties aprīkojumu un materiālus

2. Strādnieki sāk celtniecību

Atbilstoši jūsu uzstādīšanas vietai mēs varam nodrošināt noteiktu pakalpojumu atšķirību, varat sazināties ar klientu, lai saņemtu konsultāciju.

Palieciet prom no ēnām

Šī ir labākā diena pagājušajā mēnesī.Man ir 5 kW Ķīnas saules sistēma, kas ir jauna sistēma.Bet maksimālā jauda, ko esmu saņēmusi līdz šim ir 3,9KW...nav slikti.Bet tas nav ideāls stāvoklis, kāpēc? Apskatīsim šo attēlu. Ēna uz paneļiem, ko redzat, ir koks ar uzlecošu sauli aiz kameras.Koka ēna aizņem 80% no saules paneļa laukuma.Tieši šī ēna izraisīja to, ka manas jaunās sistēmas enerģijas ražošanas efektivitāte nesasniedza vēlamo jaudu.

MULTIFIT: Ieteicams turēties tālāk no ēnām, ēnojošiem objektiem utt., lai elektroenerģijas ražošanas ātrums būtu augsts.

Saglabājiet labāko leņķi

Tā kā stacionārā iekārta nevar automātiski izsekot saules leņķa maiņai tāpat kā izsekošanas sistēma, tai ir jāaprēķina komponentu izvietojuma optimālais slīpums atbilstoši platuma grādiem, lai iegūtu maksimālo saules starojumu visa gada garumā un meklētu maksimālo enerģijas ražošanu.

MULTIFIT: Ieteicams saglabāt labāko leņķi, lai elektroenerģijas ražošanas ātrums būtu augsts.

Kvalitātes nodrošināšana

Galvenā jaudas panelis, 25 gadu produktu kvalitātes un jaudas kompensācijas atbildības apdrošināšana.

Invertori nodrošina piecu gadu produktu kvalitātes un bojājumu apdrošināšanu.

Kronšteinam tiek nodrošināta desmit gadu garantija.

Lietas

Rūpniecisko un komerciālo saules enerģijas sistēmu var plaši izmantot lielā darbnīcā, krāsainā tērauda dakstiņu jumtā, lielas platības platformā, kvadrātveida utt.

Tehniskie dati

Modeļa Nr.	Sistēmas jauda	Saules modulis		Invertors		Uzstādīšanas zona	Gada enerģijas izlaide (KWH)
Modeļa Nr.	Sistēmas jauda	Jauda	Daudzums	Jauda	Daudzums	Uzstādīšanas zona	Gada enerģijas izlaide (KWH)
MU-SGS5KW	5000W	285 W	17	5KW	1	34m2	≈8000
MU-SGS8KW	8000W	285 W	28	8KW	1	56m2	≈12800
MU-SGS10KW	10000W	285 W	35	10 kW	1	70m2	≈16 000
MU-SGS15KW	15000W	350W	43	15 kW	1	86m2	≈24 000
MU-SGS20KW	20000W	350W	57	20 kW	1	114m2	≈32 000
MU-SGS30KW	30000W	350W	86	30 kW	1	172m2	≈48000
MU-SGS50KW	50000W	350W	142	50 kW	1	284m2	≈80 000
MU-SGS100KW	100000W	350W	286	50 kW	2	572m2	≈160 000
MU-SGS200KW	200000W	350W	571	50 kW	4	1142m2	≈320000

Modulis Nr.	MU-SPS5KW	MU-SPS8KW	MU-SPS10KW	MU-SPS15KW	MU-SPS20KW	MU-SPS30KW	MU-SPS50KW	MU-SPS100KW	MU-SPS200KW
Sadales kaste	Sadales kārbas galvenās iekšējās sastāvdaļas maiņstrāvas slēdzis, fotoelektriskā pārslēgšana;Zibens pārsprieguma aizsardzība, zemējuma vara stienis
Kronšteins	9*6m C tipa tērauds	18*6m C tipa tērauds	24*6m C tipa tērauds	31*6m C tipa tērauds	36*6m C tipa tērauds	Nepieciešams projektēt	Nepieciešams projektēt	Nepieciešams projektēt	Nepieciešams projektēt
Fotoelementu kabelis	20 m	30 m	35 m	70 m	80 m	120 m	200m	450 m	800 m
Piederumi	MC4 savienotājs C tipa tērauda savienojuma skrūve un skrūve	MC4 savienotājs Savienojuma skrūve un skrūve Vidēja spiediena bloka malas spiediena bloks

Piezīmes:

Specifikācijas tiek izmantotas tikai dažādu specifikāciju sistēmas salīdzināšanai.Multifit var arī izstrādāt dažādas specifikācijas atbilstoši klientu personalizētajām vajadzībām.
